Información de codificación clave
SMARTRA significa Antena TRansponder INTELIGENTE. La unidad SMARTRA contiene una antena inductiva integrada y componentes electrónicos alrededor del conjunto de la cerradura de encendido.
SMARTRA no realiza la verificación de la validez del transpondedor ni el cálculo del algoritmo de cifrado. Este dispositivo es sólo una interfaz avanzada que convierte el flujo de datos de RF (radiofrecuencia de 125 kHz) del transpondedor en comunicación en serie con el ECM y viceversa. SMARTRA se comunica con un módulo de control del motor a través de una línea de comunicaciones dedicada (llamada W-Line o Immo-Line). Durante la comunicación de ECM y SMARTRA, la línea K de ECM no se puede utilizar para la comunicación. El ECM controla la comunicación con SMARTRA o con el equipo de diagnóstico en la línea K mediante la conmutación de un multiplexor y procedimientos de comunicación específicos. El multiplexor es parte del hardware ECM.
El sistema inmovilizador consta del ECM, el SMARTRA, la lámpara y las llaves de encendido con transpondedor incorporado. El ECM realiza la verificación de la llave de encendido mediante un algoritmo de cifrado especial, que se ejecuta en el transpondedor y en el ECM en paralelo. Sólo si los resultados son iguales se podrá arrancar el motor. Los datos de todos los transpondedores válidos para el vehículo se almacenan en el ECM.
Durante el procedimiento de aprendizaje de llaves, el transpondedor se programará con datos específicos del vehículo. Los datos específicos del vehículo se escriben en la memoria del transpondedor.
El código PIN significa código de número de identificación del producto. El código PIN es un código único para cada vehículo y se programa en el ECM en la línea de producción.
El código PIN es necesario cuando se enseñan nuevos ECM y nuevas claves, p.
- Cuando se agrega una nueva clave
- Al reemplazar con un ECM nuevo o un ECM usado (ECM neutralizado)
- Cuando se pierde una clave y es necesario eliminarla
Si ingresa un PIN incorrecto 3 veces, el inmovilizador (SMARTRA o llave inteligente) se bloqueará. Para desbloquear:
- Para llaves mecánicas dejar la llave encendida durante 1 hora.
- Para llave inteligente (proximidad) dejar el auto solo con buena carga de batería durante 1 hora.

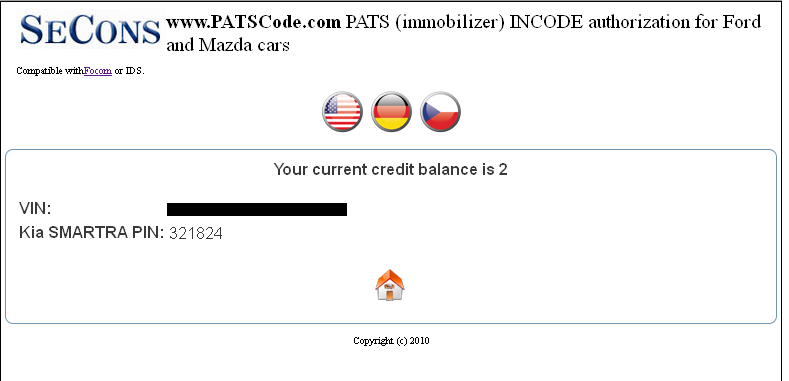

El código PIN del vehículo se puede obtener a través del servicio www.PATSCode.com o del concesionario Hyundai.
La siguiente lista muestra todos los vehículos para los cuales se admite la enseñanza clave:
| Fabricación | Modelo | Producción | Fabricación | Modelo | Producción | ||
| Esquivar | Atos | 2000-2004 | Hyundai | i10 | 2008-2011 | ||
| Hyundai | Acento | 2000-2011 | Hyundai | i20 | 2009-2011 | ||
| Hyundai | Amiga | 2000-2004 | Hyundai | i30 | 2008-2011 | ||
| Hyundai | Atos Prime | 2000-2004 | Hyundai | i40 | 2012 | ||
| Hyundai | Atos | 2002-2009 | Hyundai | i45 | 2011 | ||
| Hyundai | Atoz | 2000-2004 | Hyundai | i800 | 2002-2009 | ||
| Hyundai | Azera | 2006-2012 | Hyundai | ix20 | 2011 | ||
| Hyundai | Centenario | 2010-2012 | Hyundai | ix35 | 2010-2011 | ||
| Hyundai | Elantra Neos | 2008-2011 | Hyundai | ix55 | 2007-2011 | ||
| Hyundai | Elantra | 2001-2012 | Inokom | Atos | 2000-2004 | ||
| Hyundai | Equus | 2010-2012 | Kia | Borregó | 2009-2010 | ||
| Hyundai | Génesis Coupé | 2009-2011 | Kia | Cadenza | 2010-2011 | ||
| Hyundai | Génesis | 2009-2012 | Kia | Carens | 2003-2010 | ||
| Hyundai | Getz | 2003-2011 | Kia | Carnaval | 2002-2011 | ||
| Hyundai | Granduer | 2006-2012 | Kia | ceder | 2006-2010 | ||
| Hyundai | Autobús H-1 | 2008-2011 | Kia | Cerato | 2003-2010 | ||
| Hyundai | H-1 | 2002-2009 | Kia | Fuerte | 2009-2010 | ||
| Hyundai | H-200 | 2002-2009 | Kia | K2500 | 2005-2010 | ||
| Hyundai | Coupé HD | 2002-2008 | Kia | K2700 | 2005-2010 | ||
| Hyundai | Liberto | 2002-2009 | Kia | K3000 | 2005-2010 | ||
| Hyundai | Matriz | 2002-2011 | Kia | K3000S | 2005-2010 | ||
| Hyundai | Santafé | 2001-2011 | Kia | Magentis | 2006-2010 | ||
| Hyundai | Santro Xing | 2000-2004 | Kia | Mohave | 2004-2010 | ||
| Hyundai | santo | 2000-2004 | Kia | Opiro | 2004-2010 | ||
| Hyundai | Satélite | 2002-2009 | Kia | Óptima | 2006-2010 | ||
| Hyundai | Solaris | 2011 | Kia | Picanto | 2003-2010 | ||
| Hyundai | sonata | 2005-2011 | Kia | Pregio | 2006 | ||
| Hyundai | Starex | 2002-2009 | Kia | Río | 2005-2010 | ||
| Hyundai | Terracán | 2001-2006 | Kia | Sedona | 2002-2011 | ||
| Hyundai | Tiburón | 2002-2008 | Kia | Shuma | 2001-2004 | ||
| Hyundai | Trajet XG | 2000-2007 | Kia | Sorento | 2002-2010 | ||
| Hyundai | Tucsón | 2005-2011 | Kia | Alma | 2009-2010 | ||
| Hyundai | Toscana | 2002-2008 | Kia | Espectros | 2001-2004 | ||
| Hyundai | Veloster | 2011 | Kia | deportivo | 2005-2010 | ||
| Hyundai | Veracruz | 2007-2011 | Kia | Venga | 2010 | ||
| Hyundai | Verna | 2012 | Kia | Vista | 2000-2004 |
Cobertura en HiCOM
Llaves mecánicas con chip RFID (no proximidad)

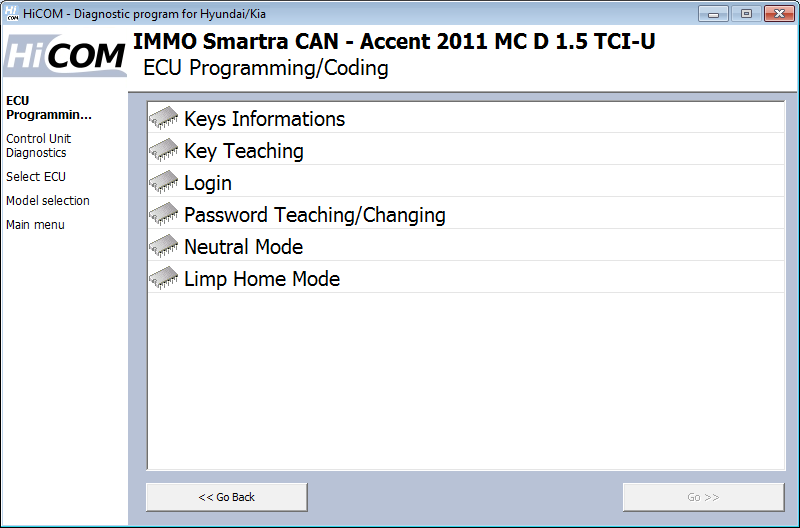

El procedimiento de codificación de llaves está disponible en la unidad de control IMMO – Inmovilizador desde el menú “Programación/Codificación de ECU”.
El motor debe estar apagado. La llave se gira a la posición ON.

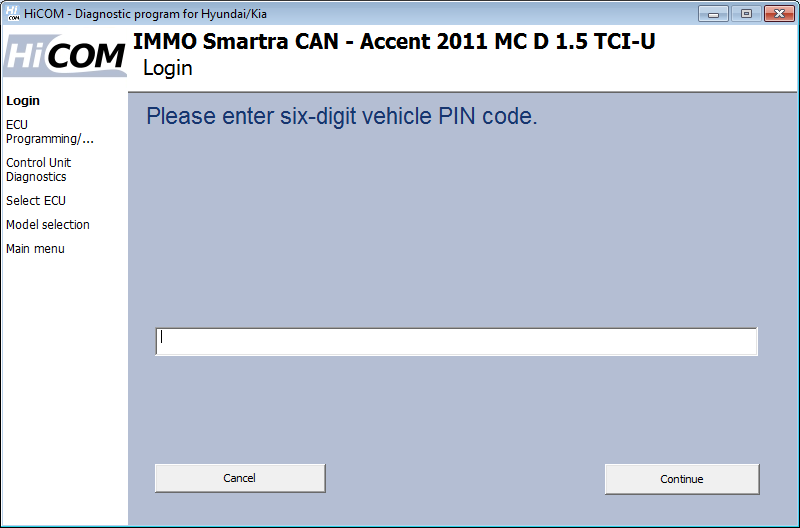

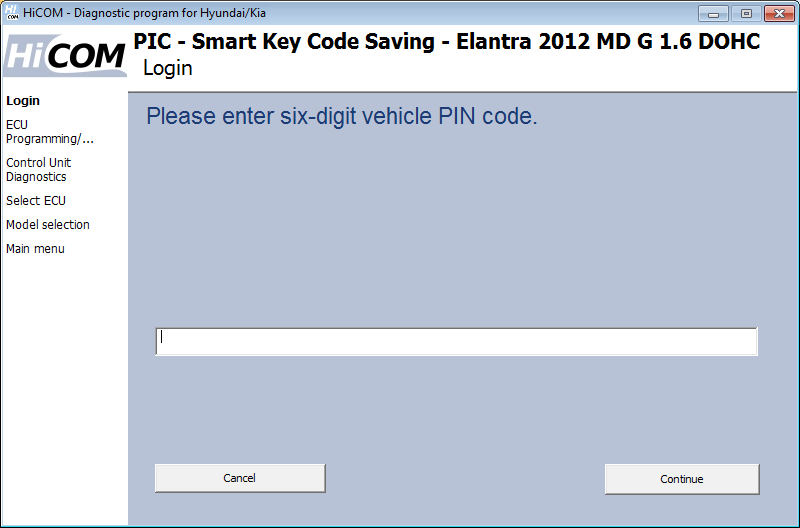

Se le pedirá que ingrese un código PIN de 6 dígitos. (por ejemplo, 123456, consulte la página 2 - códigos PIN)

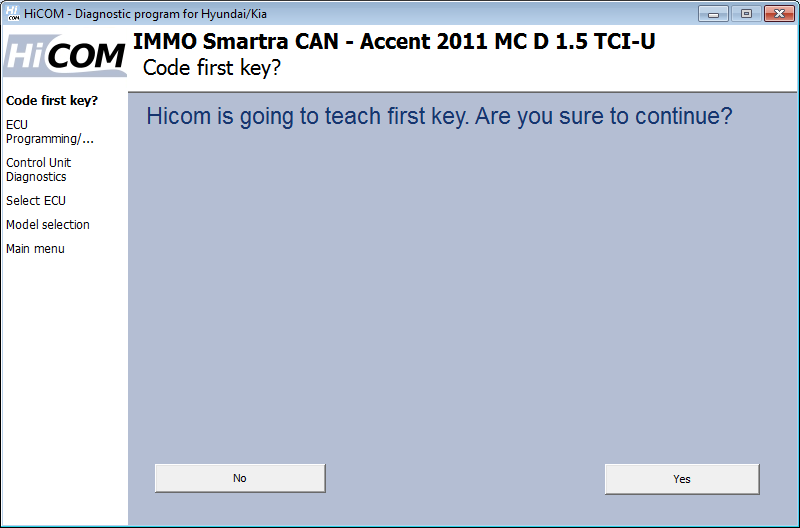

Ahora tienes la llave en encendido en la posición ON. Esta clave se codifica después de hacer clic en el botón "Sí".

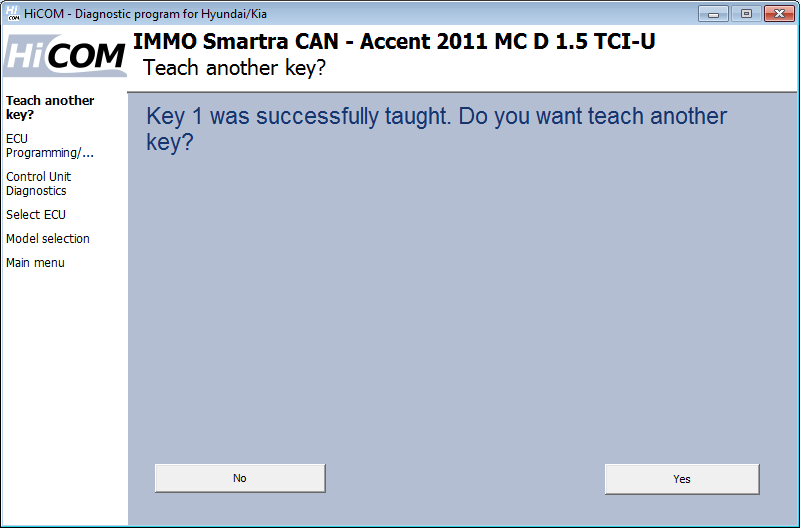

Se le preguntará si desea codificar otra clave. Si hace clic en "sí", HiCOM le pedirá que inserte la siguiente clave. Se pueden codificar hasta 4 llaves (algunas unidades de control permiten unidades de hasta 8 llaves). Si hace clic en "No", el proceso de codificación finaliza y no se agregan más claves.
Después de completar con éxito la operación, apague el encendido durante 10 segundos.
Llave inteligente (remoto de proximidad)
Algunos vehículos tienen una llave inteligente sin contacto (RFID) en lugar de una llave mecánica. En estos vehículos, la codificación a través de la operación SMARTRA fallará; es necesario utilizar una unidad de control de llave inteligente dedicada especial para este propósito. La función se puede encontrar en la unidad de control de ahorro de código de llave inteligente (PIC, SMKCODE).
//Las llaves inteligentes usadas no se pueden programar para otro automóvil. Asegúrese de comprar llaves inteligentes de una fuente confiable.//
//Cuando no hay una llave inteligente válida, no es posible arrancar el motor y también puede que no sea posible diagnosticar otras ECU que no sean PIC/SMK.//
El motor debe estar apagado y el botón de arranque/parada en estado APAGADO.

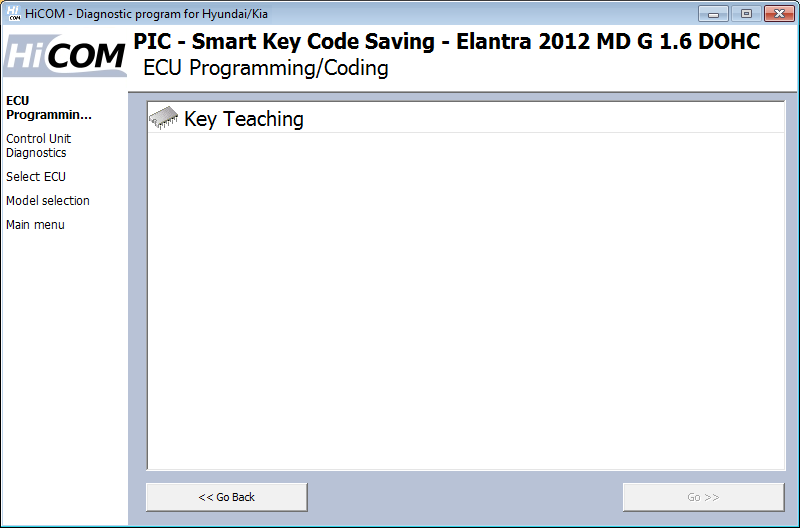

Seleccione la función "Enseñanza de claves" en el menú "Programación/Codificación de ECU".
Se le pedirá que ingrese un código PIN de 6 dígitos. (por ejemplo, 123456, consulte la página 2 - códigos PIN)
Si ingresa un código PIN incorrecto, la ECU se bloqueará después de 2 o 3 intentos.
Después de este paso, la enseñanza de MSL comienza automáticamente en algunas ECU.
El llavero debe insertarse en el soporte para llave inteligente (si no hay un soporte para llave inteligente, use la punta del control remoto para presionar el botón de inicio/parada)

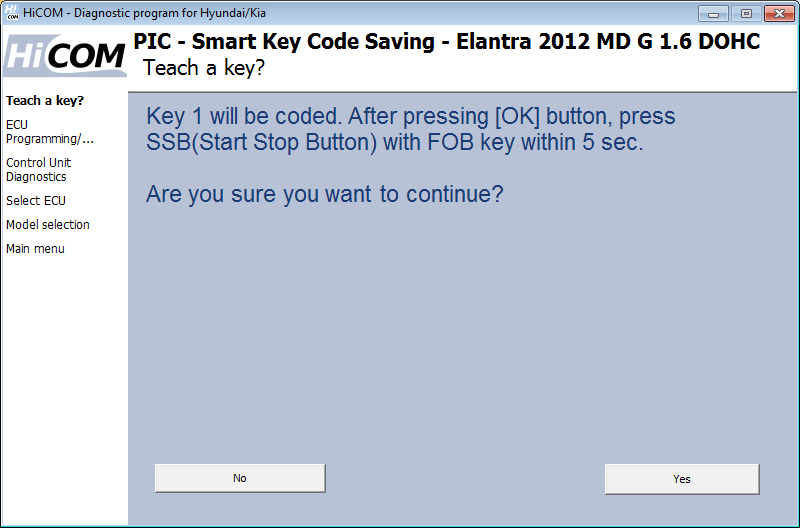

Mantenga presionado el botón Stop Start durante 5 segundos con la llave en el portallaves inteligente. Si su automóvil no tiene un llavero inteligente, utilice la punta del control remoto para presionar el botón de inicio/parada.
Se realizará la misma operación para otros llaveros inteligentes. Se pueden recodificar un máximo de 2 llaves inteligentes.

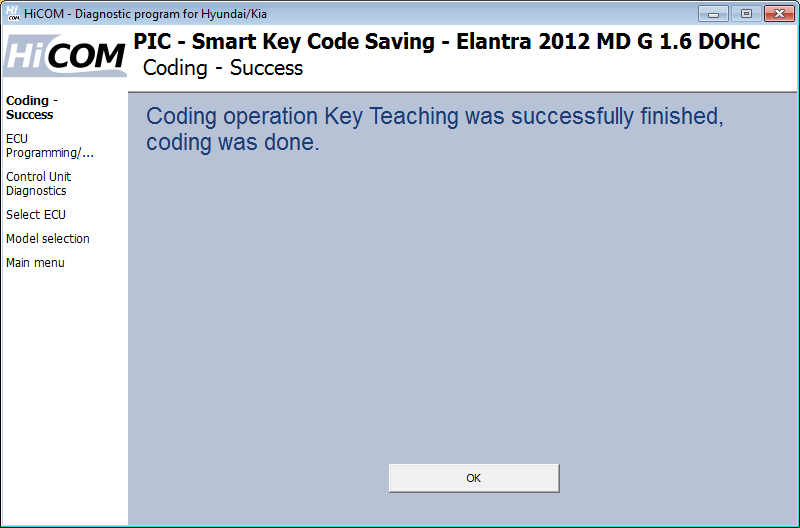

Una vez completada la operación de codificación, HiCOM muestra información sobre la codificación exitosa.

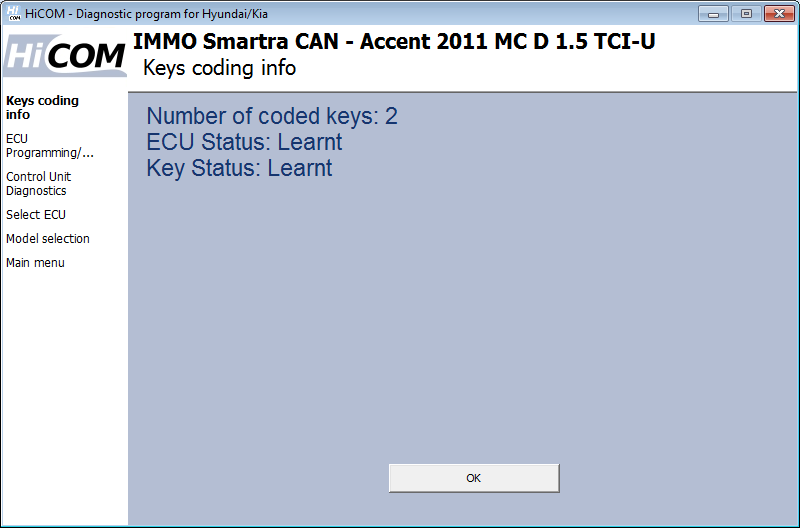

Muestra información básica sobre las claves. Valores posibles: No marcado, Aprendido, Virgen, Neutral, Bloqueado
Esta función se utiliza para probar la corrección del PIN.
Enseñanza/cambio de contraseña
La contraseña se utiliza para poner el vehículo en modo Limp.

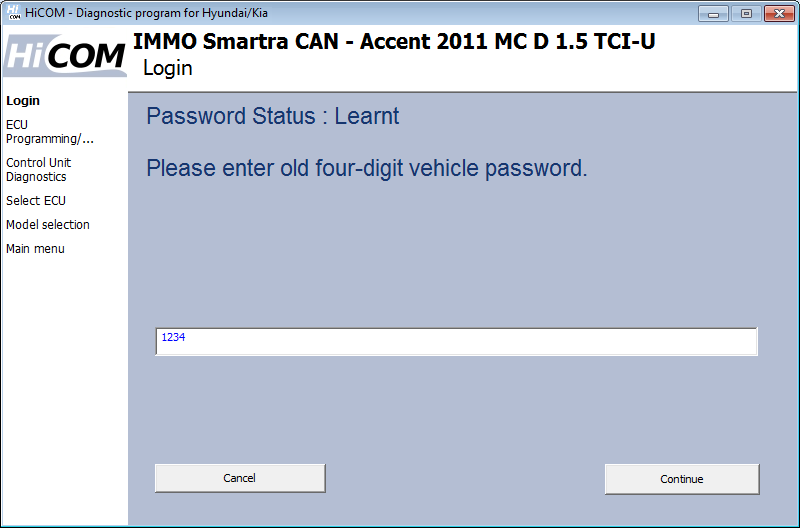

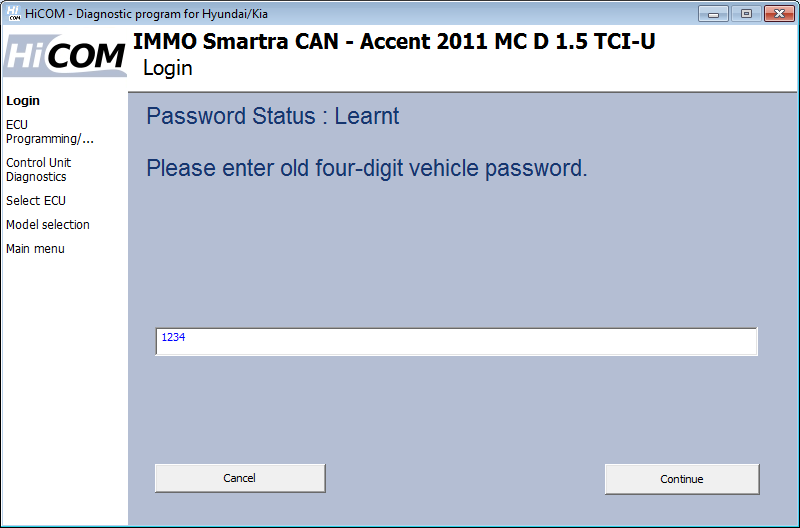

Se le pedirá que ingrese la contraseña, si la unidad de control no es "Virgin". La contraseña es numérica y consta de 4 dígitos decimales (por ejemplo, 1234). En cuanto a la unidad de control Virgin, se le solicita directamente que establezca una contraseña.

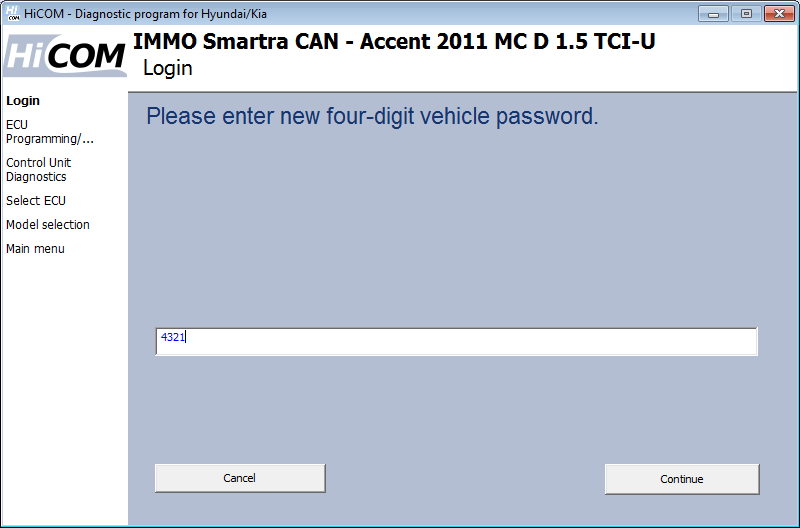

Ahora ingrese una nueva contraseña. La contraseña debe constar de un número decimal de cuatro dígitos (por ejemplo, 1234). Después de presionar el botón "Continuar", la contraseña se establece en la unidad de control.

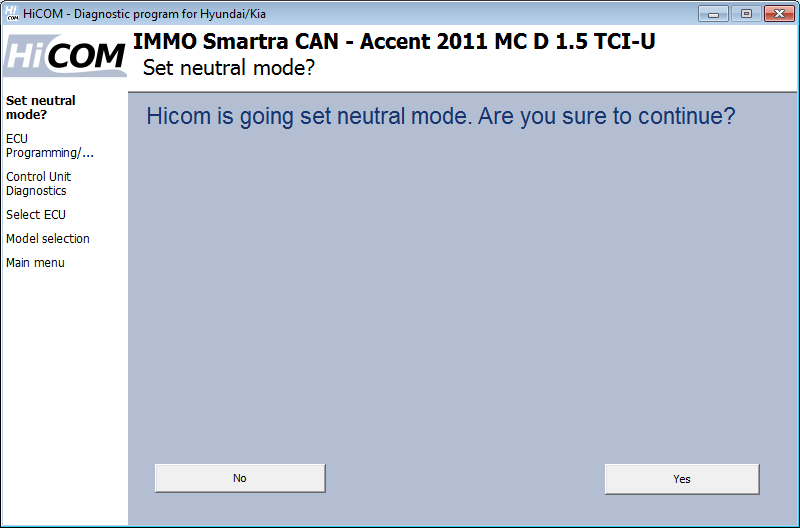

Esta función sirve para utilizar la ECU ya usada en otro vehículo.
El motor debe estar apagado. La llave se gira a la posición ON.

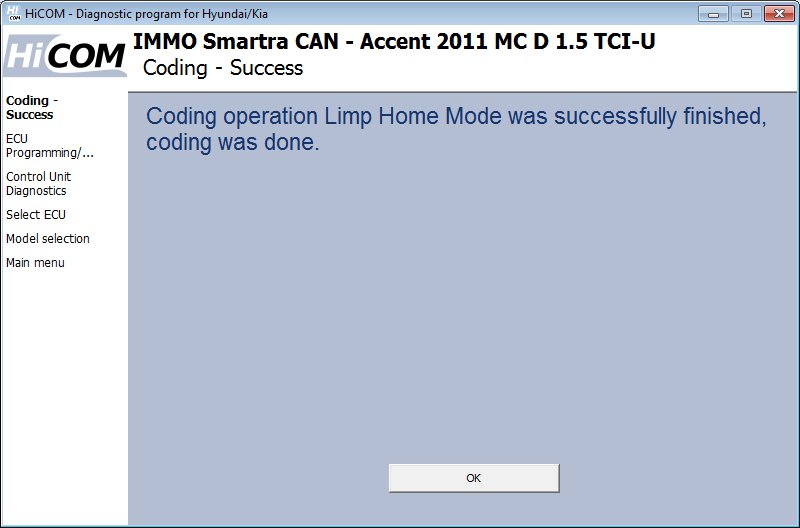

Esta función cambia el automóvil al modo de emergencia que se utiliza para conducir el automóvil al taller en caso de que se pierdan todas las llaves o el módulo SMARTRA no funcione correctamente.
El ECM informa al conductor sobre la condición de emergencia al parpadear 5 veces durante 5 segundos. Luego, HiCOM puede enviar la contraseña de usuario al ECM. El inicio de emergencia también se puede activar con la llave de contacto. El ECM informa al conductor mediante el parpadeo de la lámpara del inmovilizador sobre la condición de emergencia. Luego, la entrada de la contraseña de usuario al ECM se puede realizar mediante una secuencia especial de encendido/apagado.
- La contraseña debe configurarse primero (usando la función "Enseñar contraseña/cambiar")
- El motor debe estar apagado. La llave se gira a la posición ON.
- Escriba un número decimal de cuatro dígitos (contraseña), por ejemplo, 1234.
